太阳能发电系统安装 路氏照明
发布时间:2022-11-10 11:35 浏览:[]次
太阳能发电系统安装

当设计人员或安装人员在筹划光伏系统的安装时,应该计划和准备好安装所需的工具和材料。应该在施工前先考察现场,考察时应该列出所需工具和材料清单。

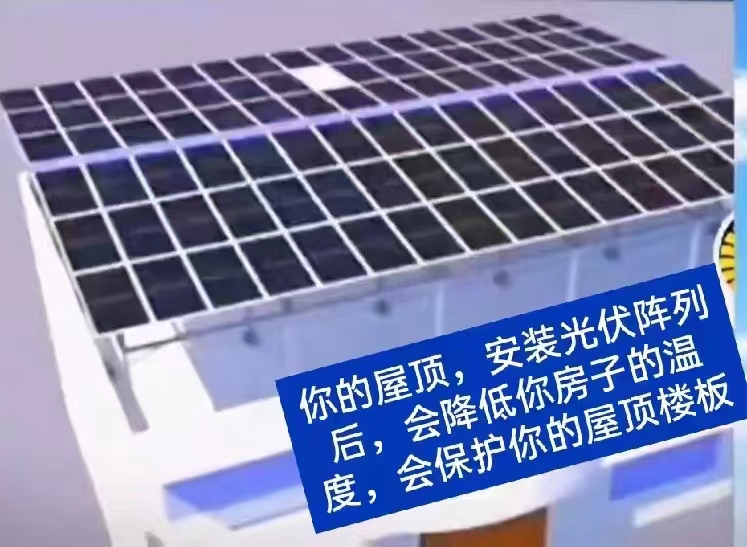

  1、 安装太阳能电池方阵

  仔细选择太阳电池方阵的位置,是完成光伏系统安装工作的第一步。电气设备应避免在室外不必要的暴晒,安装电气设备时应考虑到可以便捷地进行系统维护。光伏方阵应尽可能的接近蓄电池和电能调节设备,以尽量缩短引线距离,减少线路损耗。

  应给电池组件的支撑框架提供一种简单、结实、耐用的安装结构。制造安装电池方阵支架的材料,要能够耐受风吹雨淋的侵蚀及各种腐蚀。电镀铝型材、电镀钢以及不锈钢都是理想的选择。方阵支架重量要轻,以便于运输和安装。

  2、 安装蓄电池

  (1)安全第一。蓄电池系统的安装工作应从运输开始筹划。蓄电池很重,且酸液容易泄漏。因此运输带储备电解液的蓄电池时,特别要注意安全可靠。蓄电池运达现场后,首先要检查运输中蓄电池是否发生了损坏。

  (2)安装蓄电池要领:使用蓄电池制造厂准备的专用连接螺钉和垫圈;选用恰当规格的蓄电池导线和熔断器;在正极导线上安装熔断器;使用不锈钢螺母、螺帽;所有蓄电池端子和接线端都用接线端盖盖上或用凡土林油、耐高温的油脂包上,以防止接线端子被酸液或酸雾侵蚀。

  蓄电池室必须安装通风设备,通风器应置于足够高的地方以排放比空气轻的氢气。通风机和开关应放在蓄电池室外。在冬天最低气温不低于-10℃的地区,蓄电池可以置于室外的电池箱内。电池箱应防腐蚀,空气可以流通,其周围应设置安全栅栏。

  3、 安装控制器和逆变器

  光伏系统控制器通常都是专用于某一系统的,除非生产厂有明确说明,否则不可用于其它任何系统。光伏发电系统安装人员,应阅读和遵守生产厂家说明书的正确安装程序。安装控制器时,太阳电池方阵应用不透明的布料盖上,断开负载以保护设备和安装人员。安装人员应牢记电气设备是敏感部件,需要小心移动。控制器安装位置应通风良好,以防止散热部件温度过高。

  控制器金属外壳是专为电器元件、线路而做的保护盒。控制器放入盒中,可以防止灰尘、湿汽、异物的进入。金属外壳接地后,可使操作人员免遭点击。

  安装逆变器的注意事项与安装控制器有许多相同之处。需特别指出的是,将直流电缆连接到逆变器输入端时,必须注意判断极性,确认正、负极性无误时方可接入。

  根据光伏系统的不同要求,各厂家生产的控制器、逆变器功能和特性均有差别。因此,控制器、逆变器得具体接线和调试方法,需详细参阅随设备携带的技术说明文件。

  4、 光伏系统布线

  (1)导线的连接。光伏系统的所有连接线,必须在就近的电气接线盒中转接。电气接线盒可以凸出摆放,也可嵌入墙壁、天花板或地板中。露天电气接线盒必须经受得起风吹雨打。当接线需经常改动或当大线径导线很难连接时,导线端应压接铜制接线环或接线叉。电线、电缆或导管与电气接线盒间的连接一定要足够可靠,以免导线在拖动中变松。如果接线盒是露天的,各连接点必须小心穿入接线盒中,并进行防水密封。室外导线只能在接线盒的下侧连接。

  (2)安装插座和开关。在连接插座和接线器时,特别要注意直流电与交流电的各自特点;直流系统接线时,注意判断导线与端子的正、负极性;交流系统接线时,注意判断火线、中性(零)线和接地线。正确接线可防止对设备产生的损害,消除火灾,减少电击危险。
