太阳能路灯的工作原理及构造

陕西太阳能路灯是采用晶体硅太阳能电池供电，免维护阀控式密封蓄电池储存电能，超高亮LED灯具作为光源，并由智能化充放电控制器控制，用于代替传统公用电力照明的路灯。无需铺设线缆、无需交流供电、不产生电费；采用直流供电、控制；具有稳定性好、寿命长、发光效率高，安装维护简便、安全性能高、节能环保、经济实用等优点。可广泛应用于城市主、次干道、小区、工厂、旅游景点、停车场等场所。产品部件灯杆结构：钢质灯杆及支架，表面喷塑处理，电池板连接采用专用防盗不锈钢螺丝。

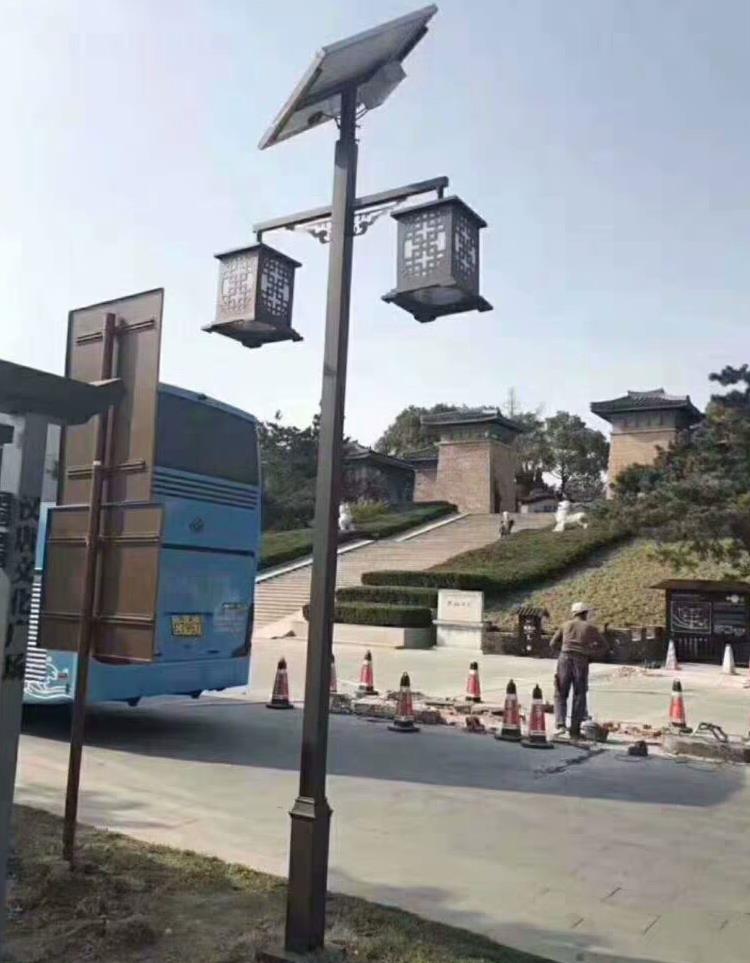

陕西太阳能路灯

太阳能路灯——工作原理http://lushizm.51sole.com/

太阳能路灯工作原理说明：白天太阳能路灯在智能控制器的控制下，太阳能电池板经过太阳光的照射，吸收太阳能光并转换成电能，白天太阳电池组件向蓄电池组充电，晚上蓄电池组提供电力给LED灯光源供电，实现照明功能。直流控制器能 蓄电池组不因过充或过放而被损坏，同时具备光控、时控、温度补偿及防雷、反极性保护等功能。

太阳能路灯——系统组成

太阳能路灯系统可以保障阴雨天气15天以上正常工作！它的系统组成是由LED光源（含驱动）、太阳能电池板、蓄电池（包括蓄电池保温箱）、太阳能控制器、路灯灯杆（含基础）及辅料线材等几部分构成。

LED光源

1、发光效率高，耗电量小，使用寿命长，工作温度低。

2、安全可靠性强。

3、反应速度快，单元体积小，绿色环保。

4、同亮度下，耗电是白炽灯的十分之一，荧光灯的三分之一，而寿命却是白炽灯的50倍，荧光灯的20倍，是继白炽灯、荧光灯、气体放电灯之后的第四代照明产品。

太阳能电池板

太阳能电池板是太阳能路灯中的核心部分，也是太阳能路灯中价值 高的部分。其作用是将太阳的辐射能力转换为电能，或送至蓄电池中存储起来。在太阳光电池中较普遍且较实用的有单晶硅太阳能电池、多晶硅太阳能电池这两种。在太阳光充足日照好的东西部地区，采用多晶硅太阳能电池为好，因为多晶硅太阳能电池生产工艺相对简单，价格比单晶低。在阴雨天比较多、阳光相对不是很充足的南方地区，采用单晶硅太阳能电池为好，因为单晶硅太阳能电池性能参数比较稳定。


太阳能控制器

1、系统功能

充电

放电

自动开关灯

自动降功率（指当蓄电池电压降至设定电压，控制器便开始按照一定比例降低光源输出功率，以达到延长阴雨天的功能。这个功能其实是一把双刃剑，好处是能够极大地延长一雨天支持时间，坏处是在长期持续阴雨天的季节里，蓄电池会长时陷入低电位充放电，加强了蓄电池透支的风险，对蓄电池的寿命多少都是有不利的影响的。特别是对于铅酸电池，极容易使其过放而缩短寿命）

2、保护功能

过充。过充保护蓄电池不会过度充电的重要功能，这对 大化蓄电池寿命有非常重要的意义

过放。过放也是对蓄电池的保护，当蓄电池电压低至设定的保护电压，控制器就关闭负载，不再让电池耗电，直到蓄电池电压再次充至恢复电压才开始再度放电。

接线保护。接线保护有反接保护，短路保护，开路保护，都是针对负载进行的保护，如果负载有反接，短路，开路的情况，则控制器关闭对负载的输出。但是蓄电池，太阳能板如果接错，控制器无法进行保护，所以接线时务必注意。蓄电池，太阳能板的线路接错可能直接损坏控制器。

3、报错功能

控制器上一般设有3个指示灯，能够以不同的亮度方式对系统目前所处的状态进行体现，包括常见的故障也能够通过指示灯报告出来。但是各个控制器厂家的指示灯亮灯情况和所对应的系统状态是不一样的，这也对太阳能路灯故障排查工作带来了一定的困难。http://lushizm.51sole.com/
