高杆灯设计、制造、检验、检测、包装和运输等的基本要求。


供货商应根据技术规格书的技术参数，按照相应的标准规范进行设计、制造、检验、检测、包装和运输，并提供良好的售后服务。
一 采用的规范及标准
高杆灯的设计、制造、检验、检测、包装和运输需遵循下列标准规范最新版本的要求，标准规范之间若有差异，应按最严格的标准规范执行。
《高耸结构设计规范》                     GB/50135-2019
《钢结构设计规范》                       GB50017-2014
《优质碳素结构钢技术条件》               GB/T700-2006
《建筑抗震设计规范》                     GB50011-2010
《建筑地基基础设计规范》                 GB 50007-2011
《高杆照明设施技术条件》                 CJ/T 457-2014
《建筑物防雷设计规范》                   GB/50057-2010
《建筑照明设计标准》                     GB/50034-2013
《石油化工钢结构工程施工及验收规范》     SHT/3507-2015
《石油化工装置电气设计规范》             SH/T3038-2017
《灯具一般安全要求与试验》               GB7000.1-2007
《低压电器外壳防护等级》                 GB/T4942.2-2001
《投光照明灯具光度测试》                 GB/T7002-2008
《放电灯（荧光灯除外）安全要求》         GB 19652-2005
《电弧焊焊接工艺规程》                   GB/T19867.1-2005
《埋弧焊的推荐坡口》                     GB/985.2-2008
《灯具分布光度测量的一般要求》           GB/T9468-2008
《机电产品包装通用技术条件》             GB/T13384-2008
《不锈钢丝绳》                           GB/T9944-2015
其他未列出的与本产品有关的规范、规则和标准，供货商有义务向业提供。
二.主要技术参数
2．1、适用的环境条件
2.1.1海拔高度                 4~5 m
2.1.2年平均气温               12.6℃
2.1.3月平均最高气温           25.5℃（8月）
2.1.4月平均最低气温         －5.4℃（1月）
2.1.5极端最高温度             39.6℃
2.1.6极端最低温度            －21.9℃
2.1.7相对湿度                 不超过95%
2.1.8霉菌                     有
2.1.9盐雾                     有
2.1.10风速：                  30年一遇最大风速30m/S。
2.1.11污秽等级                IV级
2.1.12安装地点的倾斜度：小于3度；
2.1.13地震水平加速度不超过0.15g，垂直加速度不超过0.1m/S²，水平加速度和垂直加速度同时作用时，安全系数为1.67。地震列度：7度；
2.1.14安装地点               室外
2．2、基本技术要求
2.2.1低压用电设备：AC 380/220V，50HZ。
2.2.2电气绝缘等级：按国家标准执行。
三 设计与制造
1 使用寿命
·高杆灯使用寿命不低于25年。
2 技术参数：
· 额定电压:380V/220V
· 额定功率：12*0.4kW
· 额定频率：50HZ
· 功率因数：0.9
· 光源：LED
· 灯高：5米-35米
   防护等级：IP65
   防腐等级：WF2
· 电控箱
   防护等级：IP65
   防腐等级：WF2
3 结构型式：
· 灯杆采用优质的Q235或65Mn钢板模压成多棱锥形插接式钢管，经磷化处理后，在进行热镀锌喷塑处理。
· 灯盘骨架采用优质型钢制成，经理化处理后，在进行热镀锌处理。
· 紧固件螺栓、螺母为不锈钢。
· 采用电动升降操作机构，灯盘升至工作位置后，能将灯盘自动脱钩、自动挂钩，钢丝绳卸货。
4 灯杆：
· 灯杆采用多边棱形灯杆，其对边间距偏差以及对角间距偏差应小于1%。
· 灯杆轴线的直线度误差不得大于杆长的1.5‰。
· 灯杆在风标标准值作用下的最大应力，应小于材料强度的设计值。
· 灯杆的焊接质量应符合GB/T12469的要求。不得有影响强度的裂纹、夹渣、焊瘤、烧穿、弧坑和针状气孔，并无折皱和中断等缺陷。
· 灯杆门（或开口处）应有加强措施，确保其力学性能不低于未开门(口)时的强度。

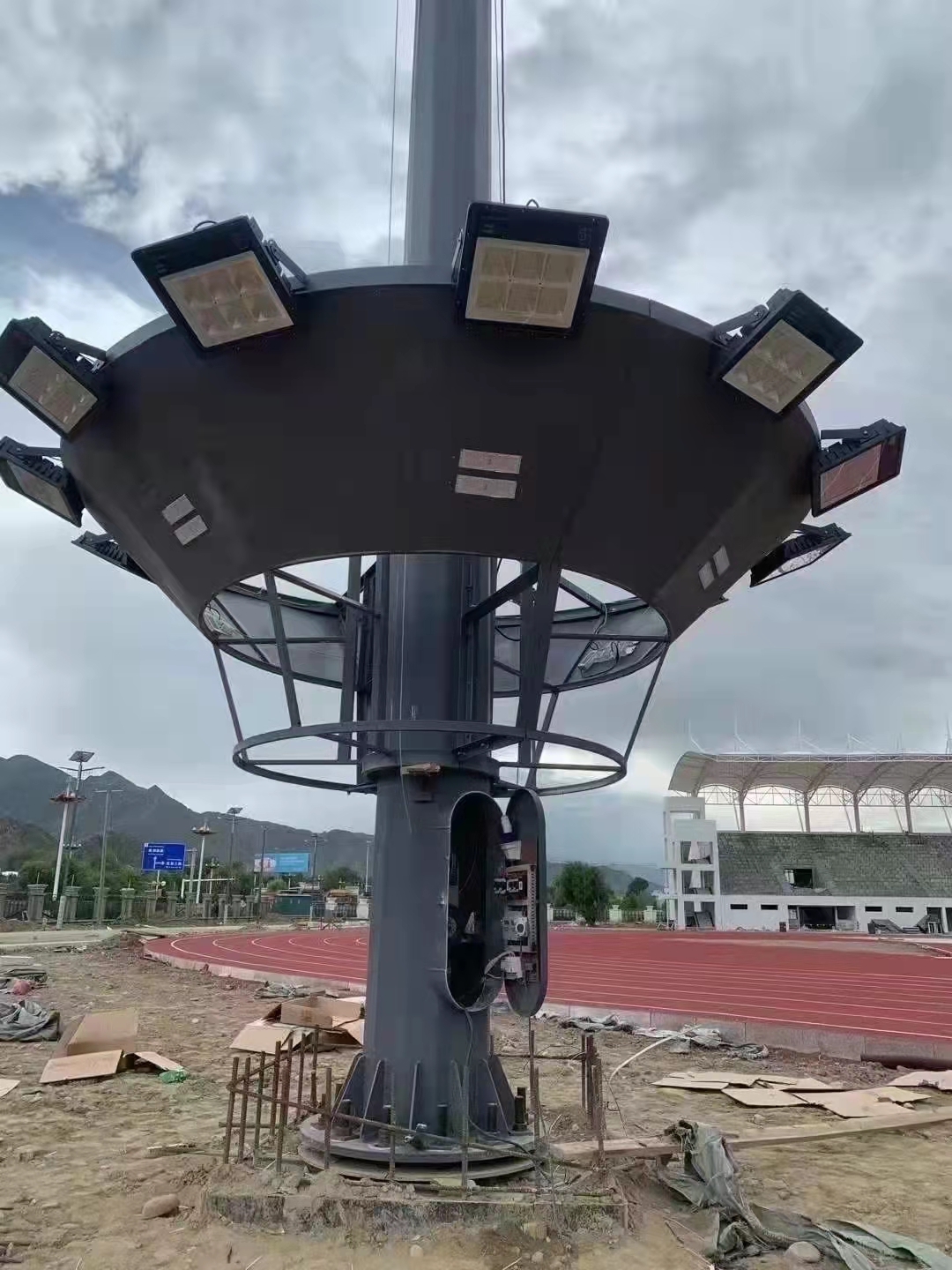

5 灯盘、灯具
· 灯盘设计应以功能型为主，其灯具支架应为可调式，便于调整投射方向，灯盘造型美观，与周围环境协调。
· 灯盘内的导线（软线或软缆）应采用阻燃型，排列应有固定架，导线不应承受过度的机械应力。
· 照明灯具应选用密封性能好（IP65）、反射率高（›90%），透光率好（›85%），单灯补偿›0.85，效率不低于80%的灯具。灯盘上预留原有摄像头安装位置。
6 升降转动系统
由电机、传动机构、卷扬机等组成，可使灯盘在任何位置停车，灯盘升降速度：≤3米/分钟。
· 升降转动系统应具备手动、电动两种功能，机构转动灵活、升降平稳、安全可靠。采用电动控制时，利用控制器进行远距离（5米）控制升降。
· 减速机构灵活、轻便，并应具有自锁功能。变速比应选配合理，灯盘电动升降时速不宜超过6m/min。·
·升降系统必须采用不旋转的不锈钢丝，钢丝绳设计安全系数不应小于8。
·电源电缆线随钢丝绳升降用的导向滑轮的直径应大于电缆直径的8倍。
·升降系统应选用失电制动电动机，转速应与减速器的规格相匹配，其功率应满足升降所需的功率。
·传动系统应设置扭矩可调的过载安全保护装置。
·灯盘的升降都必须装设电气、机械限位装置，限位装置应安全可靠，并应设置二套超行程限位保护。
·为防止灯盘在升降过程中与灯杆之间的碰撞破坏防腐层，应在灯盘上采取防碰撞措施。杆内线路必须固定牢靠，无受压、受夹、受损现象。
·钢丝绳在灯盘上升到位后，应设置自动脱挂钩卸载装置，并挂、脱自如，使灯盘可靠的挂在灯杆上，不应在风力的作用下发生扭动现象。
7 配电和控制设备
·配电控制设备的设计和安装必须合理、安全、可靠、方便维护。
·电控箱应具有照明控制和灯盘升降功能，照明控制应有手动和自动控制（光控、时控）两种方式，三相负荷必须相对平衡。
·电气设备处于断开状态时，可动部分均不应带电。
·电源电缆与灯杆内主电缆和灯盘主线路之间应采用自锁式放松、防水插接头。
·电气部件间的连接件，在可能出现扭曲、弯曲和振动等作用时，应安全可靠地固定，无松动现象。
·在控制箱内能实现对灯具点亮的方式设定。
·在高杆灯的电源接线端处加装；雷电保护装置（浪涌抑制器）。
8 防雷
·在高杆灯的顶部应设置具有提前放电功能的避雷针。升降、可调金属部件、插接式灯杆应具有可靠的接地连接性，并具有低阻值，确保良好的电气连接。
·厂商应考虑高杆灯插接管连接处的防雷引接和防腐处理，即高杆灯顶避雷针引雷后，确保雷电流放电通路，使整个灯杆应具有良好的导引雷电流功能。
四 质量要求
1 设计与制造
·高杆灯的设计与制造应符合所列标准与规范的规定，如果供货商对制造高杆灯的材料的选用另有规定，应征得业主的同意。
2 检验与检测
·高杆灯制造完成后产品检验除应符合国标规定外，还须进行以下项目的试验；型式试验和出厂试验。
3 油漆、包装和运输
·供货商应按照甲方要求标准与规范中有关油漆、包装和运输的规定，对所订购的高杆灯进行油漆、包装和运输。
·供货商提供的设备表面油漆应色泽均匀、光亮、无锈蚀。
·设备外套防潮塑料袋并由木箱包装，适应长途运输及多次装卸要求。
·供货商负责把设备送到订购方施工现场，并协助安装、调试。
五 供货商担保
1 供货商责任
·供货商应对高杆灯的设计、材料采购、工件的制造、零部件的安装，图纸 资料的提供，与各个分包商的联络、协同、检验和在不同场所进行的试验，以及包装运输、安装调试、售后服务负有全部的责任。
·供货商提供的高杆灯应满足本规格书提供的气象条件下的强度要求。
·高杆灯应遵照技术规格书和数据表、图纸、标准规范进行设计制造，任何的更改需征求业主的同意。
 ·高杆灯现场安装时，供货商应派人指导安装，负责调试及培训工作。产品发运包装前，厂家应通知用户前去验收和学习，为调试运行人员提供形成文本的高杆灯运行。
2 材料和零部件
·本设备所有选用的材料和零部件必须是新的、未经使用的、高质量的、不存在任何影响性能的缺陷。
·供货商所提供的设备应是制造厂的成熟标准产品，并且最少有两台（套）以上的产品在本规格书中所提供的类似环境条件下成功运行两年以上的经历，定货方不接受未经使用的新试制产品。
3 保证
·供货商应保证所提供的高杆灯成套设备完全满足技术规格书中所列的环境要求和功能要求。
六 供货商提供的技术文件
1 设备出厂时，供货商应提供的技术文件包括但不限于以下资料：
2 安装使用说明书，产品合格证书，出厂试验记录，型式试验记录；
3 产品外形尺寸图，运输尺寸图；
4 产品基础尺寸图
5 产品的操作手册，产品的维修手册；
6 产品拆卸件一览表，装箱单；
7 铭牌图或铭牌标志图；
8 产品的工程设计资料（包括电气图、设备明细表、灯杆基础资料等）；
9备件一览表。
10 高杆灯以成套形式供货，高杆灯内的所有设备、材料全部由供货商提供，整套设备的供货范围包括（但不仅限于）以下内容：
灯盘、灯具、手动/自动升降装置、灯杆、避雷针、电控箱、灯杆内部接线用的电缆及导线。
十一、其它
1附件及产品出厂包装应符合国家有关标准及国际标准。
2制造商应向买方提供一年内必须的设备备品、备件及大修时必需更换的部件清单、专用工具、工器具等清单。
3与规格书中所列标准不一致的地方，由制造商提出，业主和设计方确认。
制造商在未征得业主和设计同意的前提下，不得任意更改设计图纸，所有的更改均须获得业主和设计的同意后方可进行。
4灯杆的外型、颜色应与业主协商一致。
